Fundada en 1942 en Monclova, Coahuila. Altos hornos de México (AHMSA), fue hasta los años 90 una de las empresas fundidoras de acero más importante de América Latina, por lo que no es de extrañar que durante años dicto las pautas sobre el uso de perfiles metálicos en la construcción, llegando a editar el “Manual de diseño para la construcción con acero”, libro referente para todo aquel que quiera llevar a cabo alguna construcción en acero, por décadas domino el mercado y por tanto filtro un lenguaje técnico sobre los productos que comercializaba, hasta 1983 cuando se funda el instituto mexicano de la construcción en acero, (IMCA) como un sociedad no lucrativa de carácter técnico que agrupa a compañías y personas dedicadas al diseño, fabricación, montaje y supervisión de estructuras de acero, organización que durante los años 90 y 2000, toma mas fuerza y renombre mientras que AHMSA, comienza su declive, llegando a también editar su propio “Manual de construcción en acero”, con ligeros cambios en cuanto al lenguaje técnico, por lo que presentamos esta comparativa sobre el lenguaje técnico usado por AHMSA e IMCA.

---

DESIGNACIONES

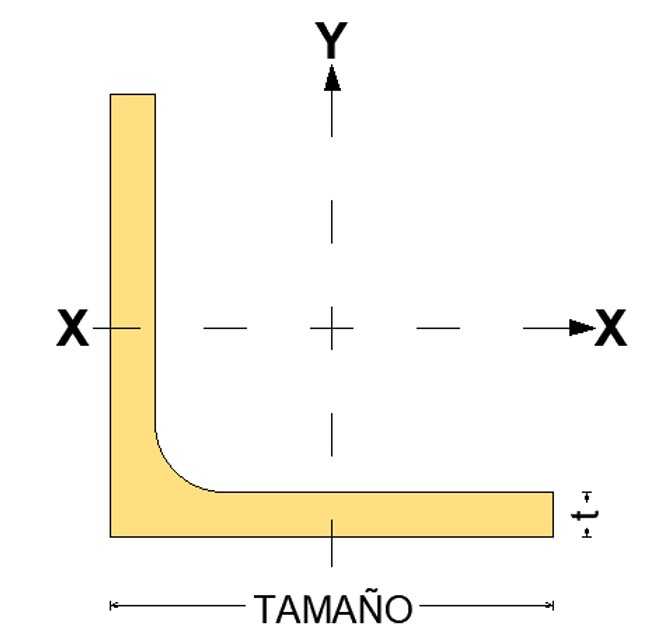

Angulo de lados igual

Ejemplo:

LI 2 x 3/8

Fabricados generalmente en acero A36, se usa principalmente en armaduras (cuerdas, diagonales y montantes) de techo y en ocasiones como vigas principales de marcos rígidos, contravientos, puntales, columnas de celosía, como elementos de conexión, etc. Su arreglo como miembros armados puede ser en cajón, en espalda o en estrella.

---

Angulo de lados desiguales

Ejemplo:

LD 2 x 4 x 1/4

Fabricados generalmente en acero A36, mismos usos que los descritos anteriormente. En perfiles de calidad comercial se recomienda tener precauciones, debido a que en el mercado existen muchas empresas productoras que incumplen con los requisitos de calidad que establecen las normas.

---

Canal estructural

Ejemplo:

Sistema americano	Sistema internacional
in x lb/ft	mm x Kg/m
CE 6 x 8.20	CE 152 x 12.20

Fabricados generalmente en acero A36, tambien se encuetra disponible en acero A572. Su trabajo como viga es inadecuado, por tener exceso de material en el alma. En cambio, como sección armada (columna) trabaja en condiciones favorables. Se emplea como larguero de fachada en edificios industriales.

---

Viga IPS

Ejemplo:

Sistema americano	Sistema internacional
in x lb/ft	mm x Kg/m
IPS 8 x 18.40	IE 203.20 x 27.38

Fabricados generalmente en acero A36. Como viga trabaja en forma adecuada, sin embargo, se prefiere el perfil IPR por tener mejor distribución del material en los patines y alma. Presenta problemas al hacer las conexiones por tener patines de sección variable. En el norte de México tiene mucha demanda, debido a que se emplea profusamente en los sistemas de piso a base de vigueta y bovedilla en estructuras de edificios.

---

Vipa IPR

Ejemplo:

Sistema americano	Sistema internacional
in x lb/ft	mm x Kg/m
W 12 x 14	IR 305 x 21.10

Fabricados generalmente en acero A992, tambien se puede encontrar en acero A572. Se ha popularizado su uso como viga. No es una sección ideal para columna porque tiene propiedades geométricas desfavorables en la dirección Y – Y, pero sí es mejor que el perfil IPS. La serie de perfiles más eficiente utilizada como columna es la de 356 mm de peralte (14 in). Su forma abierta facilita las conexiones con las vigas del mismo tipo.

---

Tubo circular

Ejemplo:

OC 12″ x 1/4″

Fabricados generalmente en acero A500. Perfil con dos ejes de simetría y propiedades geométricas iguales alrededor de sus dos ejes principales. Se usa frecuentemente en estructuras espaciales o tridimensionales y en elementos de contravientos para el refuerzo de estructuras de concreto dañadas por sismo. Tiene ciertas complicaciones para conectarse entre sí.

---

Perfil estructural rectangular

Ejemplo:

OR 8″ x 4″ x 1/4″

Fabricados generalmente en acero A500. Perfil con dos ejes de simetría y propiedades geométricas favorables para trabajar en tensión, compresión, flexión y torsión. Se utiliza en cuerdas, diagonales y montantes de armaduras, estructuras espaciales, postes, etc. Los tubos de espesores de pared delgados tienen problemas de soldabilidad, por lo que se recomienda el empleo de electrodos adecuados como el 7018.

---

Perfil C

Ejemplo:

CF 6″ x Cal. 14

Fabricados generalmente en acero A653 Grado 33. Largueros de techo y de pared en edificios industriales, columnas en cajón, en estructuras ligeras. Tiene problemas de soldabilidad por sus espesores delgados, por lo que se recomienda el uso de electrodos convenientes.

---

Placa

Ejemplo:

PL 10″ x 8″ x 1/2″

Fabricados generalmente en acero A36. Tiene una gran variedad de aplicaciones cuando no se consiguen perfiles laminados. Se utiliza en la fabricación de miembros armados (vigas y columnas de tres o cuatro placas soldadas), placas base de columnas, cubreplacas, placas de concexión, celosías, atiesadotes, diafragmas, etc.

---

Redondo Sólido

Ejemplo:

OR 1/2″

Fabricados generalmente en acero A36. Su uso principal es en elementos en tensión, anclas o pernos de anclaje en placas base de columnas, celosías de armaduras, tirantes en contraventeos de estructuras ligeras, etc.

---

RESUMEN DESIGNACIONES RECOMENDADAS PARA PERFILES METALICOS SEGÚN IMCA

Adaptado de: Designación IMCA para perfiles de acero estructural, de IMCA (2022). Manual de Construcción en Acero [6a. edición]. Editorial Limusa.

Referencia:

IMCA (2022). Manual de Construcción en Acero [6a. edición]. Editorial Limusa.

Santiago Hernández, L. (2005). Diseño de armaduras para techo.[Tesis de licenciatura, Universidad Autonoma de Chapingo].
